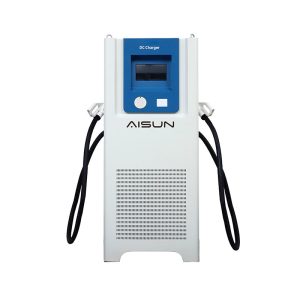

Зарядная станция постоянного тока для электромобиля: устройство и принцип работы

Когда вы подключаете кабель к зарядная станция постоянного тока для электромобиля, внутри происходит не просто «перекачка» энергии. Это сложный диалог между станцией и автомобилем, преобразование токов и контроль сотни параметров. В этой статье я, опираясь на опыт разработки таких систем, попробую объяснить принцип работы без излишнего упрощения, чтобы вы понимали, за что на самом деле платите, выбирая DC-зарядку.

Чем DC-станция принципиально отличается от обычной домашней розетки

Главное заблуждение — думать, что это просто мощная розетка. Ваша домашняя сеть и большинство общественных AC-зарядок (переменного тока) отдают переменный ток. А вот аккумулятор электромобиля требует постоянного. Поэтому в машине есть встроенное зарядное устройство (OBC), которое делает эту конвертацию. Его мощность ограничена — обычно до 22 кВт, а чаще и вовсе до 7-11 кВт.

Зарядная станция постоянного тока (DC) берет эту работу на себя. По сути, она содержит в своем корпусе мощное, высокотехнологичное зарядное устройство, которое преобразует переменный ток из сети в постоянный, уже оптимизированный под параметры конкретного автомобиля. Именно поэтому она такая большая, тяжелая и дорогая. Ее ключевая задача — отдать большой объем энергии максимально быстро, минуя «узкое горлышко» бортового зарядного устройства автомобиля.

Из моего опыта, именно на этом этапе возникает большинство вопросов о совместимости. DC-станция должна не только выдавать правильное напряжение (от 200 до 1000 В в зависимости от авто), но и «договориться» с Battery Management System (BMS) автомобиля на правильном «языке» — протоколе. Если этого диалога не происходит, зарядка не начнется, даже если физический разъем подходит. Это не поломка, а нормальная процедура согласования.

«Сердце» станции: силовой модуль и процесс преобразования энергии

Основной компонент внутри — это силовой электронный модуль на основе IGBT- или MOSFET-транзисторов. Если упрощенно, он работает как высокоскоростной и очень точный выключатель, который «нарезает» входящий переменный синусоидальный ток (AC), формируя из него постоянный (DC). Этот процесс называется инвертированием с коррекцией коэффициента мощности (PFC).

Качество этого модуля определяет всё: КПД (у хороших станций он выше 95%), стабильность выходных параметров, уровень электромагнитных помех и, в конечном счете, долговечность. Дешевые модули могут гремить на сеть гармониками, вызывая проблемы у энергоснабжающей компании, или перегреваться, что ведет к снижению мощности в процессе зарядки. Производители вроде Гуандунская АО по новым энергетическим технологиям Айпра используют в своих промышленных зарядных устройствах модули собственной разработки, что позволяет лучше контролировать весь процесс.

После преобразования постоянный ток проходит через систему фильтрации для сглаживания пульсаций. Это критически важно для здоровья аккумулятора. Слишком «грязный» постоянный ток с высокими пульсациями ускоряет деградацию банок. Далее напряжение и сила тока регулируются в соответствии с запросом от BMS автомобиля, который мы обсудим далее.

«Мозг» и коммуникация: как станция и автомобиль договариваются

Перед тем как потечет любой ток, по отдельным контактам в том же кабеле начинается цифровая коммуникация. Это похоже на рукопожатие и обмен паспортами. Сначала определяется физическое соединение, затем BMS автомобиля сообщает станции ключевые параметры: текущий заряд (SOC), напряжение батареи, максимально допустимый ток заряда, желаемую кривую заряда (constant current / constant voltage).

На основе этих данных контроллер станции (ее «мозг») рассчитывает оптимальный режим и начинает подачу энергии. Но на этом диалог не заканчивается. Он непрерывен. BMS постоянно мониторит температуру каждой ячейки и может в любой момент запросить снижение мощности. Станция должна мгновенно и точно отреагировать. Именно надежность этого диалога отличает хорошую станцию от проблемной. Сбои здесь приводят к прерыванию сеанса — знакомое многим владельцам явление.

Станции поддерживают разные протоколы связи. Основные для DC — это CCS (Combined Charging System, распространен в Европе и, все чаще, в России) и CHAdeMO. Некоторые производители, особенно работающие на глобальный рынок, как Айпра, выпускают двупротокольные станции, что резко повышает их универсальность. Подробнее о стандартизации в сфере электромобильности можно прочитать в обзорах на «Коммерсанте».

Системы охлаждения и безопасности: что защищает от перегрева

При передаче десятков и сотен киловатт выделяется огромное количество тепла. Без эффективного охлаждения компоненты выйдут из строя за минуты. В станциях малой и средней мощности (до 60-90 кВт) часто используется принудительное воздушное охлаждение — мощные вентиляторы. Это простое, но шумное решение.

В высокомощных станциях (120 кВт и выше) почти всегда применяется жидкостное охлаждение. Оно работает и для силовых модулей внутри шкафа, и, что особенно важно, для кабеля и его разъемов. Жидкостное охлаждение позволяет использовать более тонкие и гибкие кабели (их легче поднять человеку), а также поддерживать разъем холодным даже на пиковой мощности. Это напрямую влияет на удобство и безопасность пользователя.

Помимо тепловой, станция оснащена целым каскадом электрических защит: от короткого замыкания, перегрузки по току, превышения напряжения, утечки на землю (УЗО/УЗИП). Качественная станция перед началом каждого сеанса проводит самотестирование этих цепей. Если какая-либо защита не проходит проверку, зарядка будет заблокирована. Это может раздражать, когда нужно срочно зарядиться, но это абсолютно необходимая мера.

На что смотреть пользователю: косвенные признаки качественной DC-станции

Вы, как пользователь, не залезете внутрь шкафа. Но есть внешние признаки. Первое — плавность и стабильность набора мощности. Хорошая станция не «дергает» сеть и не вызывает мигания света вокруг. Второе — информативность интерфейса. На дисплее должны четко отображаться текущие кВт, напряжение, ток, продолжительность сеанса и, желательно, причины остановки в случае ошибки.

Третье — поведение в мороз. Дешевые станции с плохой элементной базой могут отказываться работать при -20°C или снижать мощность. Качественная электроника и правильно рассчитанное тепловыделение внутренних компонентов позволяют работать в широком температурном диапазоне, что для России критически важно. Стоит обращать внимание на заявленный рабочий диапазон в паспорте.

И наконец, четвертое — обновляемость программного обеспечения. Протоколы и стандарты эволюционируют. Возможность удаленно обновить «прошивку» станции — это не прихоть, а залог ее долгой и актуальной жизни. Это та особенность, которую закладывают с самого начала серьезные производители, ориентированные не на разовую продажу, а на долгосрочную эксплуатацию инфраструктуры.

Итог: сложный агрегат для простой цели

Таким образом, зарядная станция постоянного тока для электромобиля — это не просто ящик с розеткой. Это сложный энергетический и IT-комплекс, задача которого — безопасно, быстро и «бережно» по отношению к батарее передать огромную энергию из сети в аккумулятор вашего автомобиля.

Ее работа — это постоянный баланс между мощностью, эффективностью, безопасностью и совместимостью. Понимание этих основ помогает не только выбрать надежного поставщика зарядной инфраструктуры, но и правильно эксплуатировать уже установленные станции. Если у вас остались технические вопросы по работе конкретных компонентов — задавайте их в комментариях. Увидеть, как выглядят современные инженерные решения в «железе», можно в каталоге технологических компаний, например, Гуандунская АО по новым энергетическим технологиям Айпра.
